Parmi les différentes types de câblage, le câblage téléphonique fût le premier dédié à la communication.
Malgré cette ancienneté et les nombreuses innovations technologiques, le câblage téléphonique tient toujours une place de choix dans l’infrastructure des entreprises modernes.
Après un rapide rappel des composants téléphoniques, trouvez ici les informations utiles pour vos projets de câblage téléphonique :
- les secteurs concernés,
- une synthèse comparative des câblages,
- les dépendances d’usage entre câblage.
1. Présentation de la technologie de câblage téléphonique
Les composants du câblage téléphonique
Les câbles téléphoniques sont composés de plusieurs éléments qui les rendent capables de transporter les signaux téléphoniques de manière efficace.
Voici les principaux composants d’un câble téléphonique typique :
Conducteurs
Les conducteurs sont des fils de cuivre ou d’aluminium qui transportent le courant électrique. Les câbles téléphoniques peuvent contenir un ou plusieurs paires de fils torsadés. Chaque paire de fils est responsable de la transmission des signaux audio d’une ligne téléphonique.
Isolation
Les conducteurs sont recouverts d’une isolation pour les protéger contre les interférences électromagnétiques et pour éviter les courts-circuits. L’isolation est généralement en plastique, comme le polyéthylène (PE) ou le polypropylène (PP).
Protection contre les interférences
Les câbles téléphoniques sont souvent enveloppés dans une couche de blindage pour minimiser les interférences électromagnétiques externes. Le blindage peut être en cuivre étamé (feuillard) ou en aluminium (film).
Remplissage
Certains câbles téléphoniques contiennent un matériau de remplissage, tel que du gel ou du polyéthylène expansé (PE), qui occupe l’espace entre les conducteurs et assure une meilleure stabilité mécanique.
Gaine extérieure
La gaine extérieure est le revêtement protecteur du câble qui le protège contre les dommages physiques, l’humidité et les rayons ultraviolets.
Elle est généralement en plastique, comme le polyéthylène (PE) ou le polyvinyle (PVC).
Paires supplémentaires
Certains câbles téléphoniques peuvent contenir des paires supplémentaires de conducteurs torsadés pour fournir des capacités supplémentaires, par exemple pour les besoins d’extension ou de services spécialisés.
Les câbles téléphoniques peuvent varier en taille, en configuration et en capacité en fonction des besoins spécifiques du réseau téléphonique et de l’environnement dans lequel ils seront installés.
Le fonctionnement du câblage téléphonique
Voici les principes de fonctionnement du câblage téléphonique :
Connexion du téléphone
Un câble téléphonique relie le téléphone à la prise murale. La prise murale est généralement connectée à une interface réseau centralisée, telle qu’un central téléphonique ou un commutateur téléphonique.
Transduction des signaux
Lorsqu’une personne parle dans le téléphone, le microphone transforme les ondes sonores en signaux électriques analogiques. Ces signaux analogiques sont transmis le long du câble téléphonique jusqu’au central téléphonique.
Commutation et routage
Au central téléphonique, les signaux sont traités et acheminés vers le destinataire souhaité. Le central téléphonique peut être programmé pour acheminer les appels vers d’autres lignes téléphoniques internes, vers des lignes externes ou vers des réseaux de télécommunications plus étendus.
Conversion des signaux
Si le destinataire se trouve sur un système téléphonique différent, le central téléphonique convertit les signaux analogiques en signaux numériques pour être transmis via des réseaux de télécommunications à longue distance ou des lignes numériques spécialisées.
Transmission des signaux
Les signaux numériques sont ensuite transmis via du câblage optique ou à cuivre vers le central téléphonique du destinataire.
Réception des signaux
Le téléphone du destinataire convertit les signaux analogiques en ondes sonores qui peuvent être entendues par le destinataire.
2. Quels sont les secteurs économiques consommateurs de câblage téléphonique ?
Les secteurs économiques intéressés par le câblage téléphonique sont les suivants :
Les opérateurs de télécommunications
Les opérateurs de télécommunications sont les principaux utilisateurs du câblage téléphonique. Ils déploient et exploitent des réseaux de télécommunications filaires pour fournir des services de téléphonie fixe et parfois des services d’accès à Internet à haut débit.
Les entreprises privées
De nombreuses entreprises privées ont encore besoin de lignes téléphoniques pour leurs communications internes et externes. Les systèmes de téléphonie d’entreprise utilisent souvent du câblage téléphonique pour connecter les différentes extensions téléphoniques au central téléphonique de l’entreprise.
Les centres d’appels
Les centres d’appels, qu’ils soient internes ou externalisés, dépendent souvent du câblage téléphonique pour fournir la connectivité entre les téléphones des agents et le système de gestion des appels.
Les institutions gouvernementales
Les gouvernements, à tous les niveaux (local, régional, national), utilisent généralement le câblage téléphonique pour leurs communications internes et externes.
Les installations de santé et les services d’urgence
Les hôpitaux, les cliniques et les services d’urgence, tels que les pompiers et les services de police, dépendent du câblage téléphonique pour communiquer efficacement avec les patients, les fournisseurs de soins de santé et les services de secours en cas d’urgence.
Les établissements d’enseignement
Les écoles, les collèges et les universités utilisent également des systèmes de téléphonie filaire pour leurs communications internes et externe.
Les complexes résidentiels et les bâtiments commerciaux
La plupart des complexes résidentiels et des bâtiments commerciaux sont équipés de câblage téléphonique pour fournir des services de téléphonie fixe aux résidents ou aux entreprises installées.

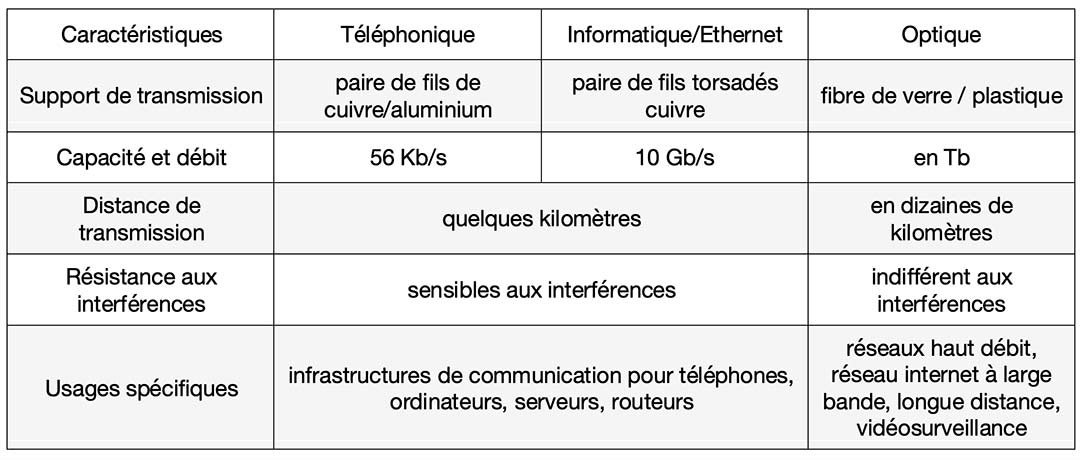

3. Quelle différence entre les différents câblages ?
4. Quelle dépendance existe-t-il entre les différents câblages ?
Les technologies de communication évoluent moins vite que l’innovation en raison de l’intégration et des dépendances entre systèmes.
Voici les liens entre les différents câblages :
- infrastructure commune : dans les bâtiments, les installations prennent en charge tous les câblages,
- backbone de réseau : le câblage informatique et téléphonique se connectent au réseau optique pour acheminer les voix et les données,
- convergence des services : téléphonie, données et multimédia sont de plus en plus transportées par la câblage informatique,
- intégration des systèmes : la convergence provoque une intégration des différents câbles pour garantir connectivité et interopérabilité,
- bande passante et capacité : le volume exponentiel de données amène aussi une répartition par besoin.
